Tecnología abierta, pensada para seguir operando.
Arquitectura multimarca con inteligencia local: medimos con el equipo adecuado, conectamos por el medio que el sitio permite y procesamos en el borde para no depender de internet.
Plataforma
NBnano en el borde. NBcloud para verlo todo.
Un computador industrial que adquiere datos de sensores y equipos de cualquier marca, los registra y procesa en el sitio, y los entrega a SCADA, DCS, BMS, EMS o a la nube.
2× RS-232 / RS-485
Modbus · BACnet · MQTT
NBNANO COMPACT · 125 × 135 × 40 MM · ARRASTRA PARA GIRAR

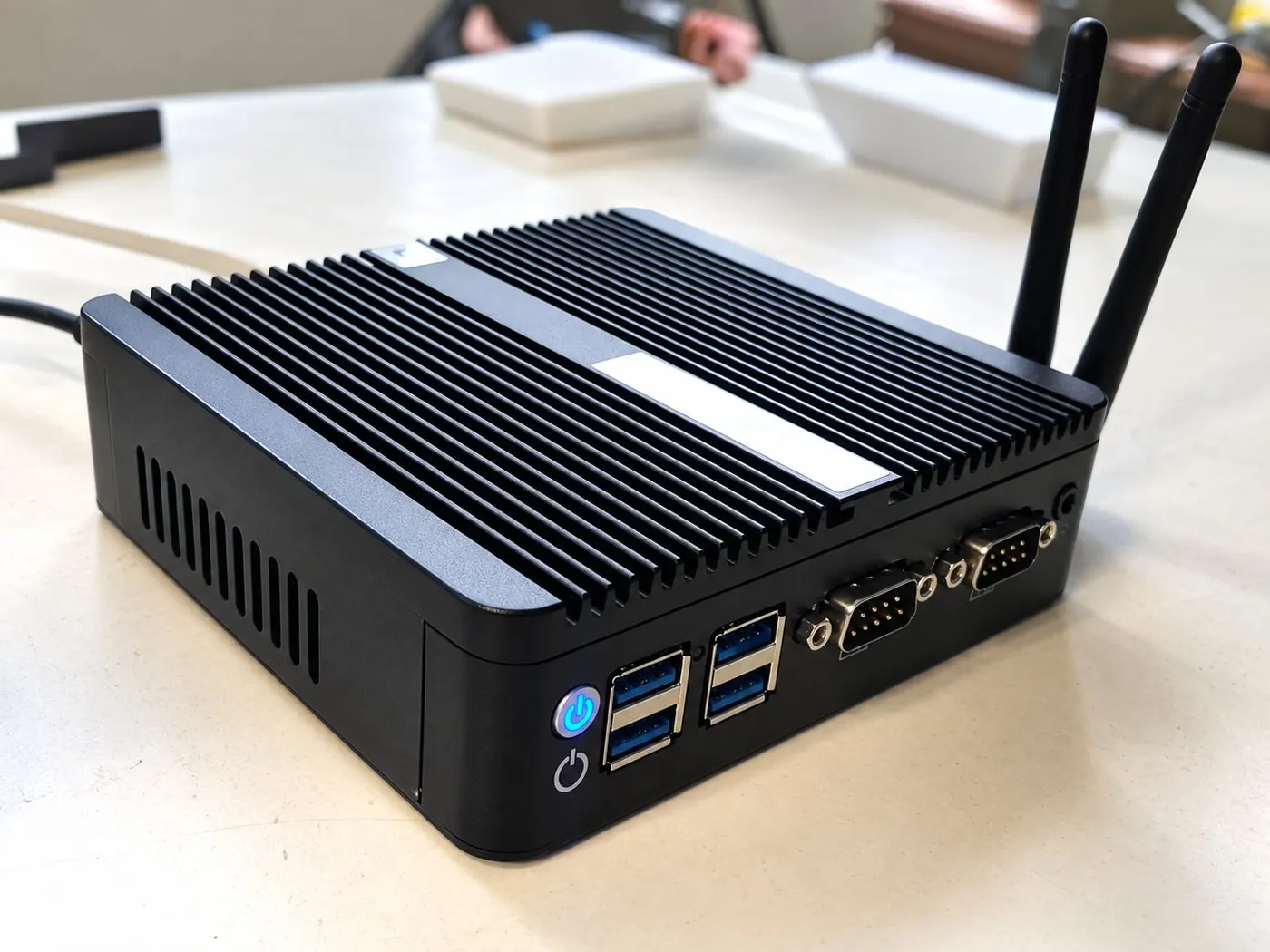

NBnano Compact
En gabinete o sala técnica. Se opera desde el navegador, en la red local o por VPN.

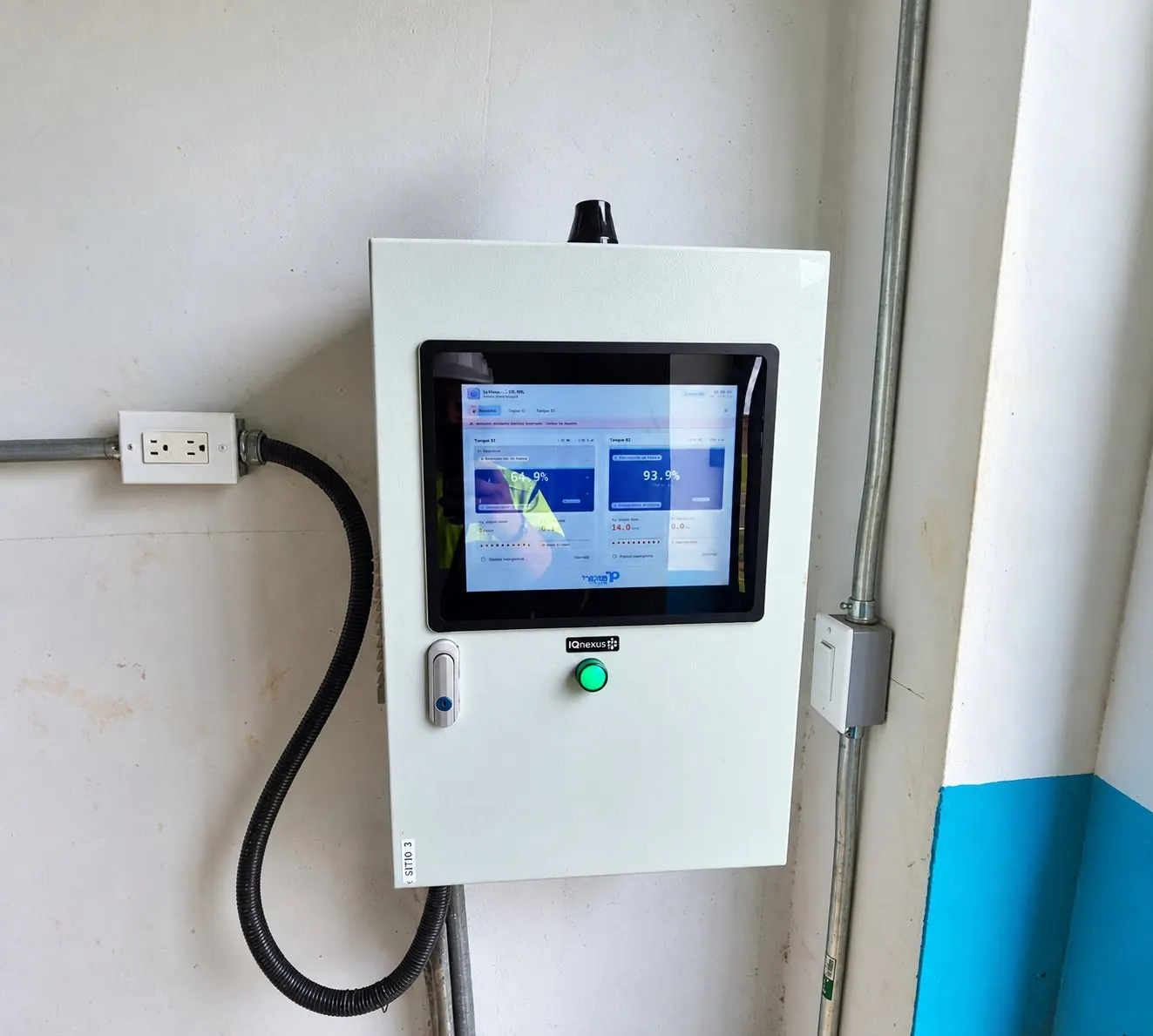

NBnano HMI Panel
Pantalla táctil de 1024 × 768 en la puerta del gabinete: ver y comandar el proceso sin computador ni internet.
CONSUME · CLIENTE
- LoRaWAN · servidor de red local
- Modbus RTU sobre RS-485 / RS-232
- Modbus TCP
- BACnet IP y MS/TP
- MQTT client
- 4–20 mA vía módulo
EXPONE · SERVIDOR
- Modbus TCP server
- BACnet IP server
- MQTT broker
- API REST
- Web UI
- CSV / Excel · reporte DGA
Ficha técnica
| Característica | NBnano Compact | NBnano HMI Panel |
|---|---|---|
| Procesamiento | x86 fanless, sin partes móviles | x86 fanless con panel integrado |
| Memoria · almacenamiento | 8 GB DDR4 · SSD 128 GB | 8 GB DDR4 · SSD 128 GB |
| Pantalla | — | Táctil industrial 1024 × 768 |
| Ethernet · serie | 2 × RJ45 · 2 × RS-232/RS-485 | 2 × RJ45 · 2 × RS-232/RS-485 |
| USB · inalámbrico | 4 × USB 3.0 · 2 × USB 2.0 · 2 × Wi-Fi | USB 3.0/2.0 · 2 × Wi-Fi |
| Dimensiones | 125 × 135 × 40 mm | Según gabinete |
| Operación · sistema | −10 a +60 °C · Linux | −10 a +60 °C · Linux |
Capacidades incluidas
Base instalada · +200 NBnano en 19 países
Unidades por país. Industria, BMS/EMS, automatización y recursos hídricos.
Ingeniería y hardware
Electrónica probada, adaptada a cada operación.

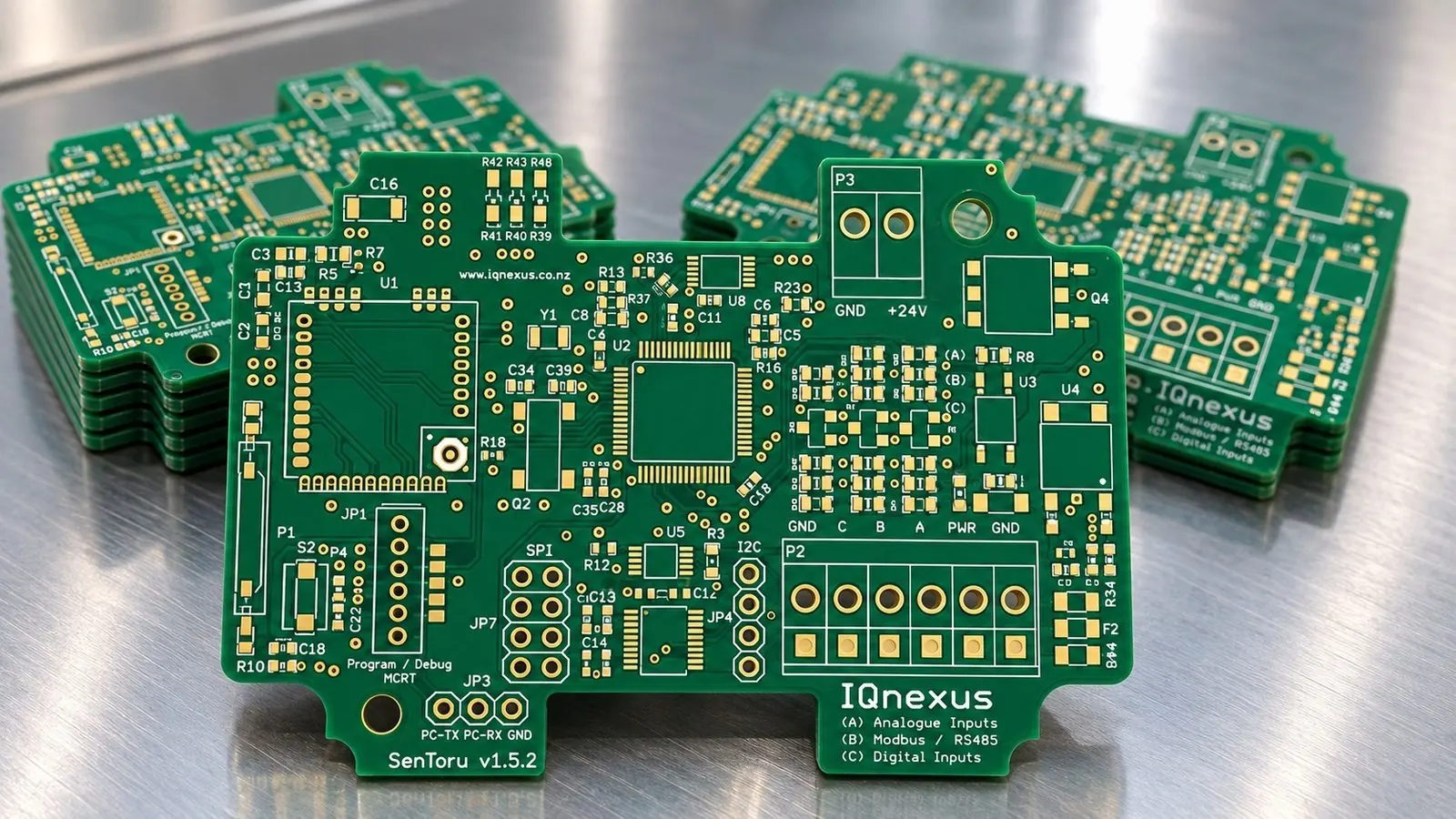

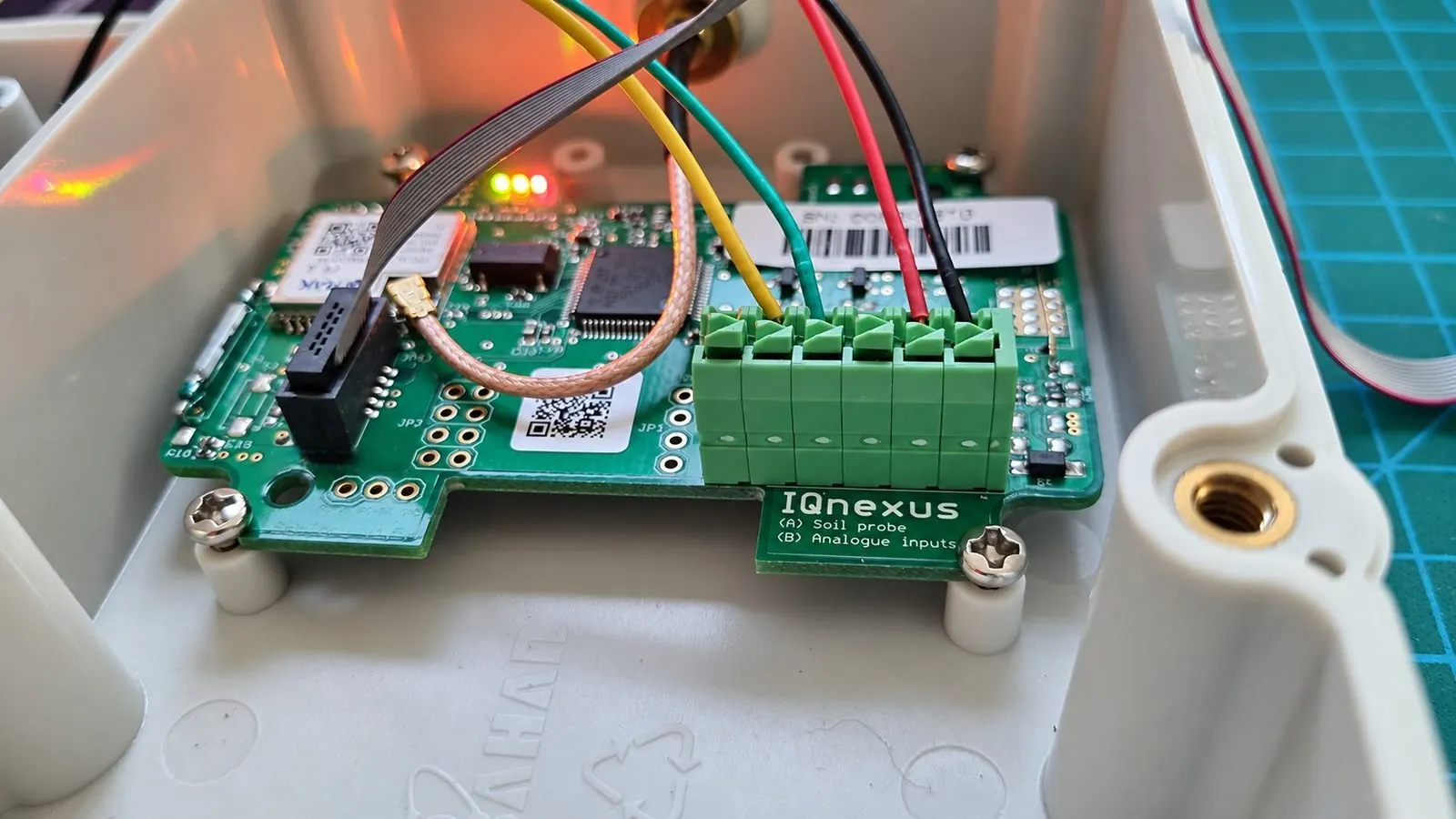

La electrónica base se diseña en Nueva Zelanda junto a IQnexus. En Chile la convertimos en nuevos productos: cajas, sondas y configuraciones distintas para cada uso, con firmware, integración y software propios, y probados en terreno antes de instalarse.
Línea de sensores NB
Sensores pensados para cada operación.
Sobre la misma electrónica armamos modelos para agua, energía, frío, clima, suelo y más. Estos son los que más usamos en nuestros proyectos; si la operación necesita otra variable, otro formato o otro montaje, desarrollamos la variante sobre la misma base, integrada de forma nativa con NBnano y NBcloud.

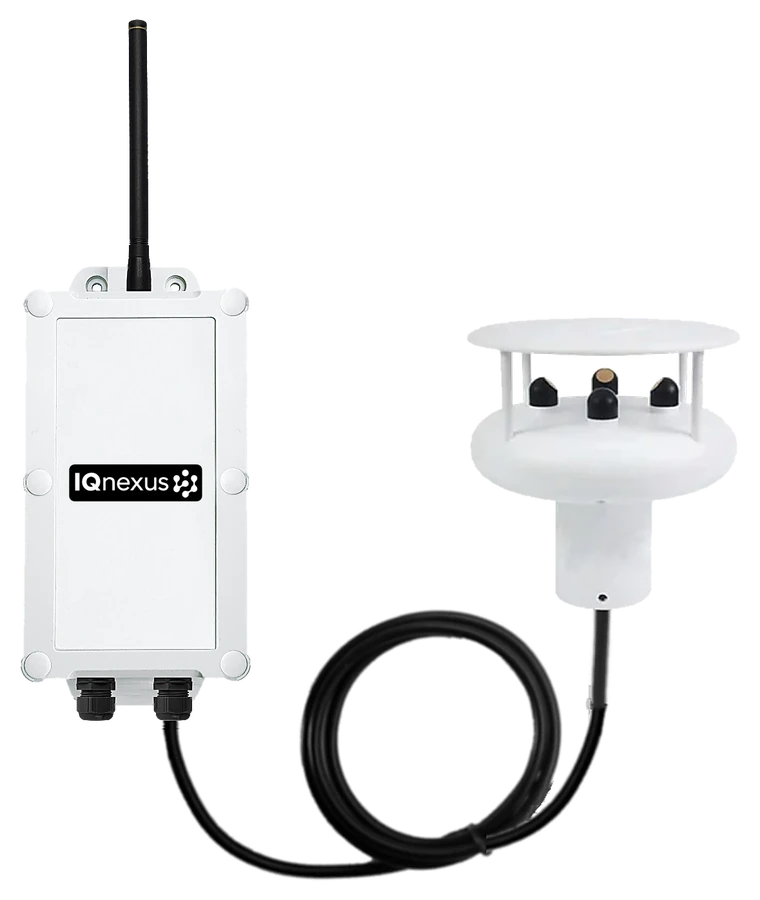

Temperatura, humedad y variables ambientales del sitio.

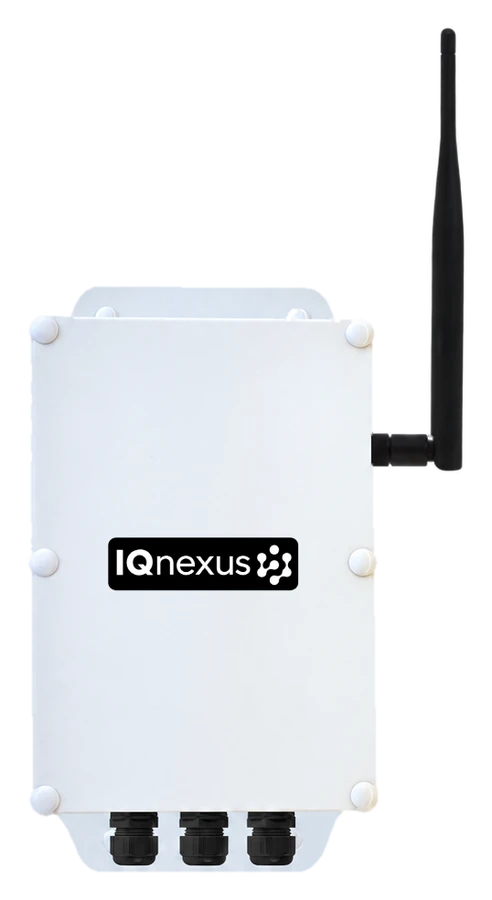

Nivel, caudal y volumen para el reporte DGA.

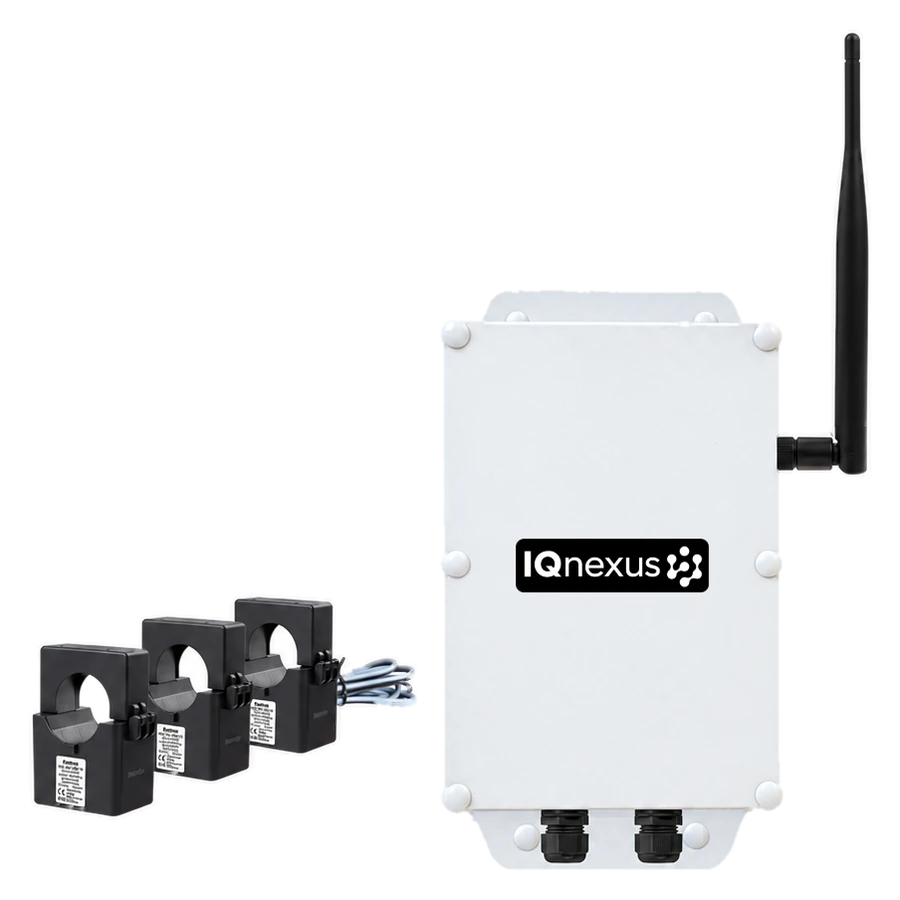

Consumo y potencia por circuito o equipo.

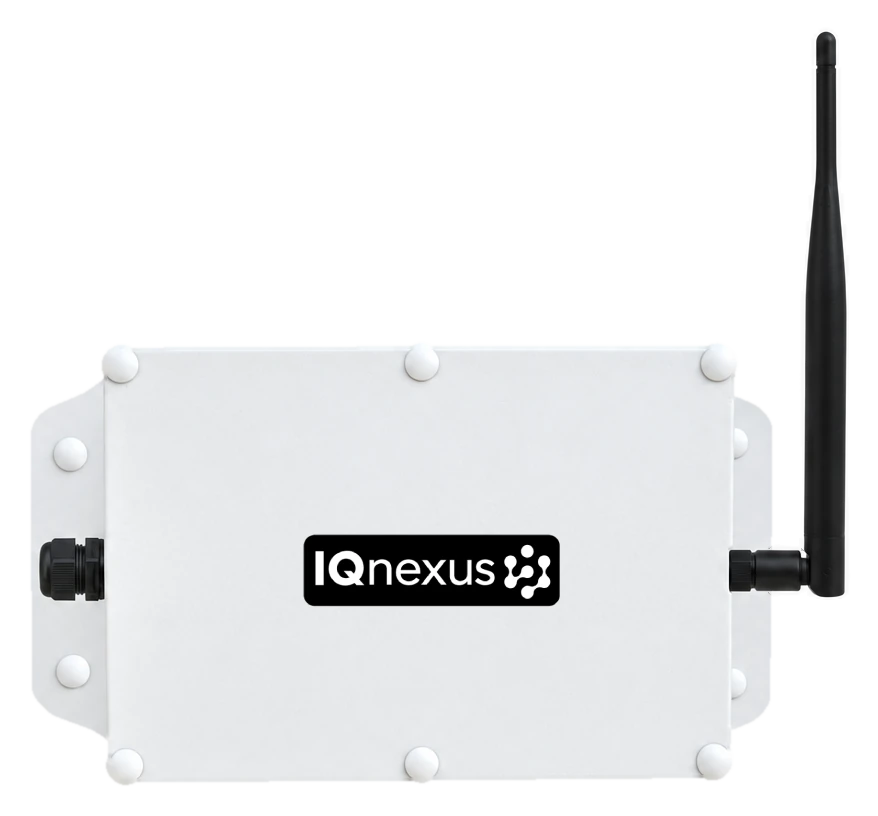

Varias variables en un mismo equipo.

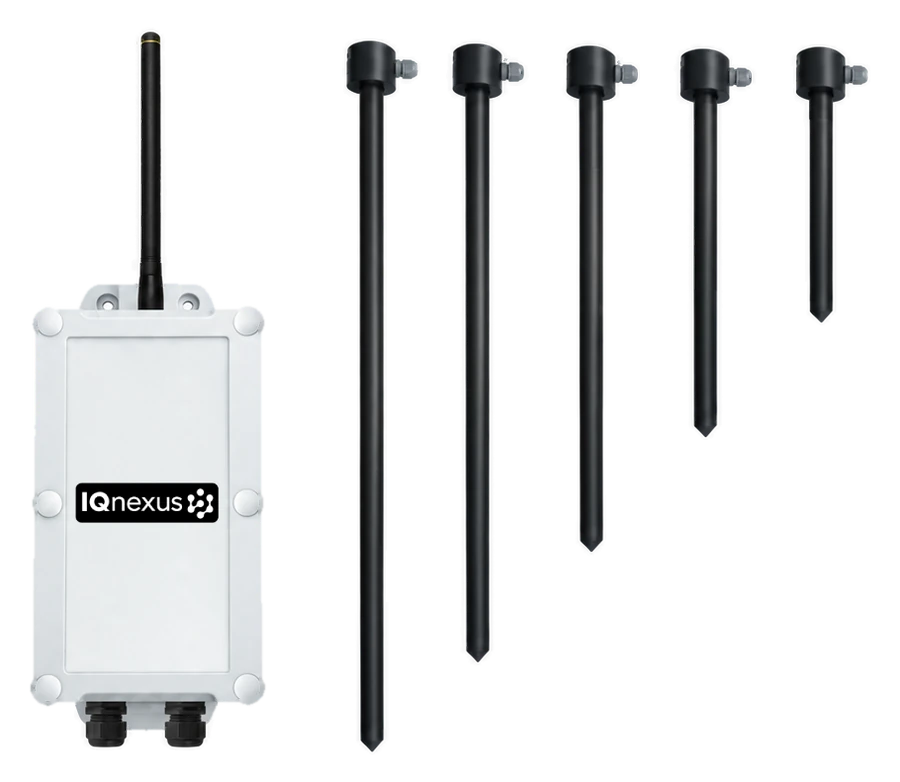

Sondas para suelo y medición en terreno.

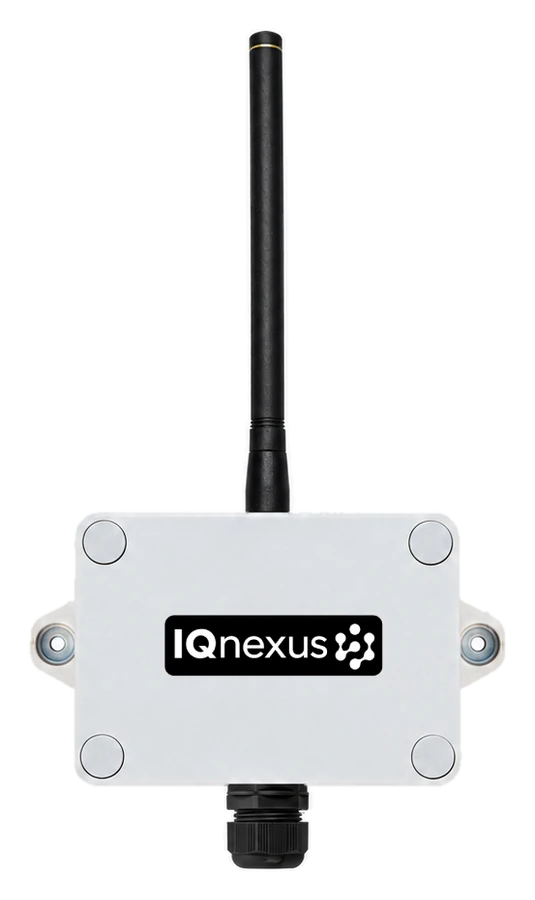

Lectura de medidores con salida de pulsos.
Localización de personas y activos en interiores.

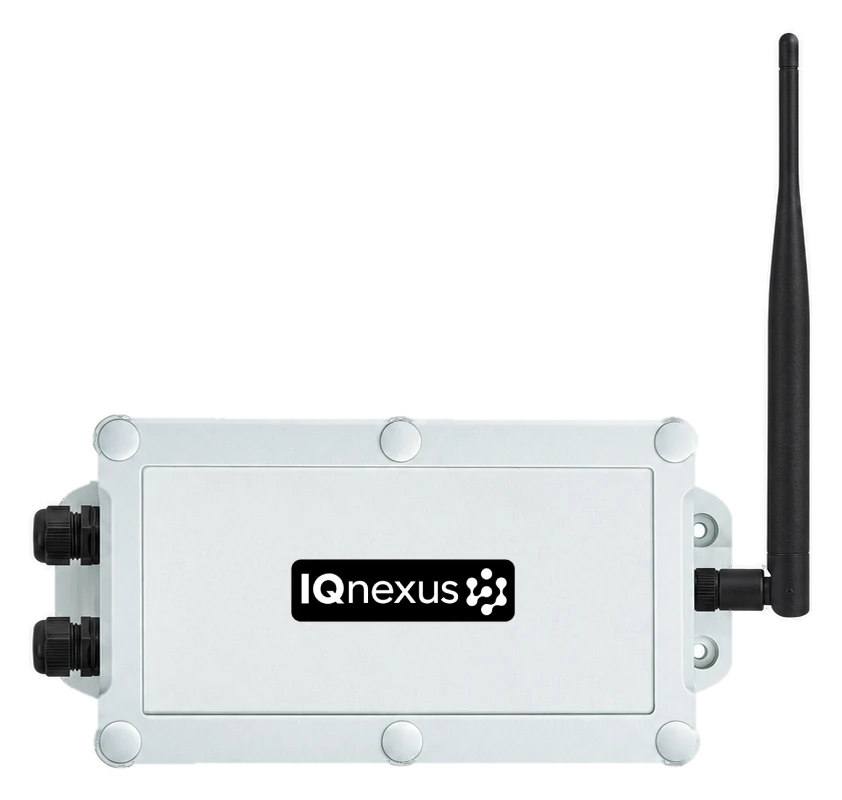

Equipos seriales existentes, conectados sin cable.

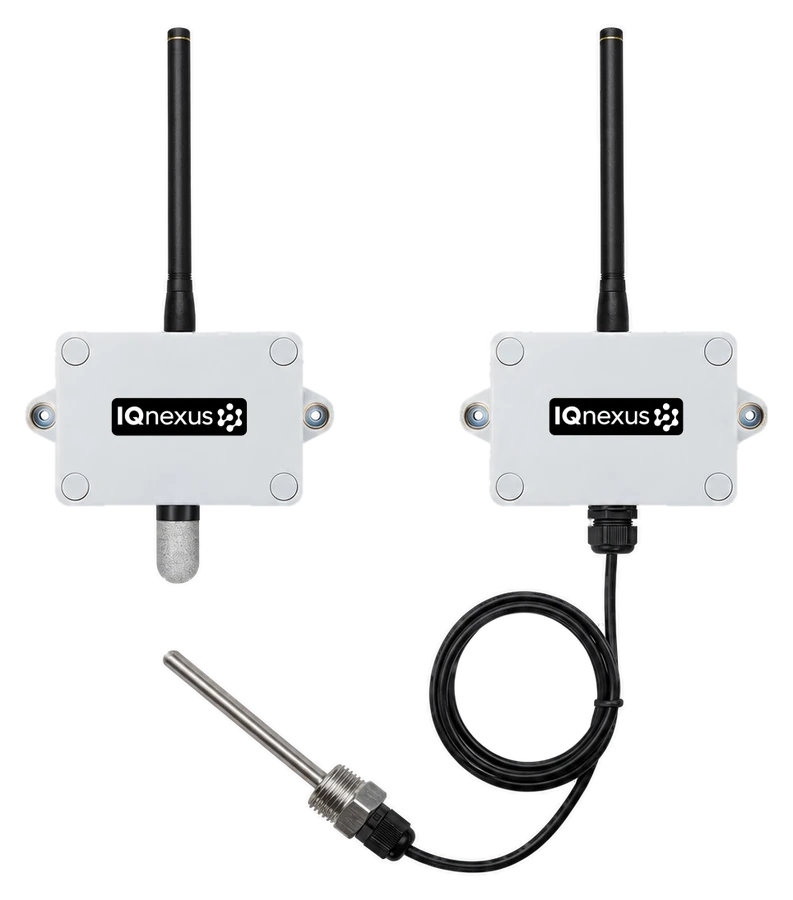

Temperatura en equipos, cámaras y recintos.

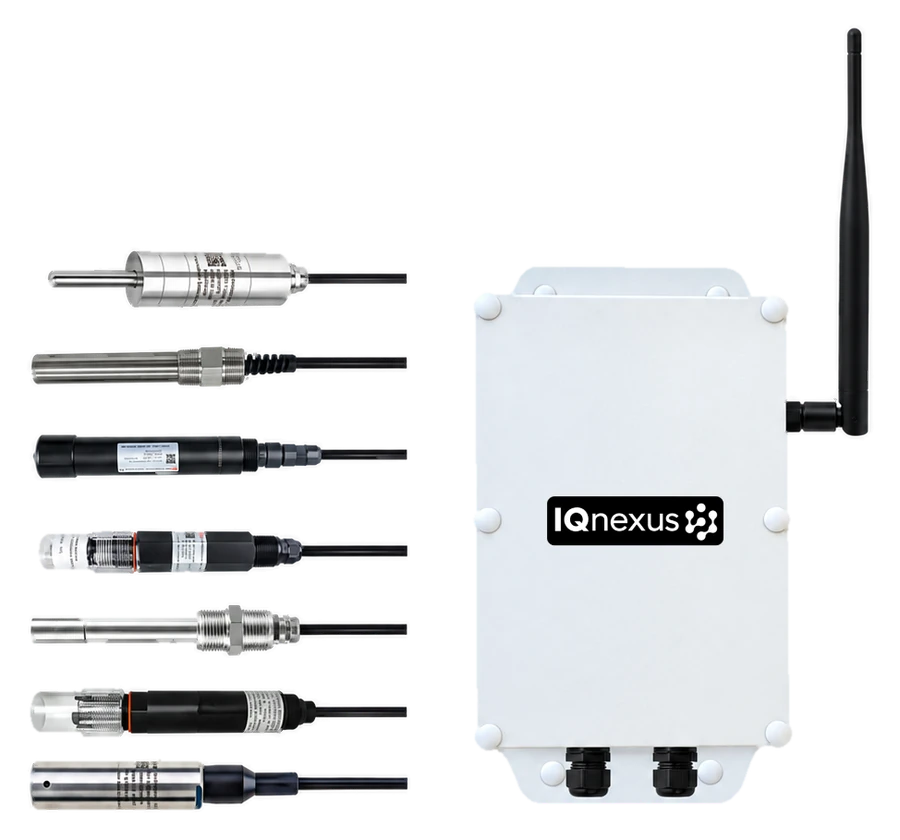

Variables de agua en estanques, pozos y redes.
Edge computing y otros desarrollos
Cómo desarrollamos
Levantamiento
Qué hay que medir o conectar y en qué condiciones.
Adaptación
Caja, sondas y firmware para el uso específico.
Validación en terreno
Probamos eléctrica y físicamente antes de confiar en la plataforma.
Armado
Ensamble y pruebas por unidad en Chile.
Operación
Soporte y actualizaciones remotas.

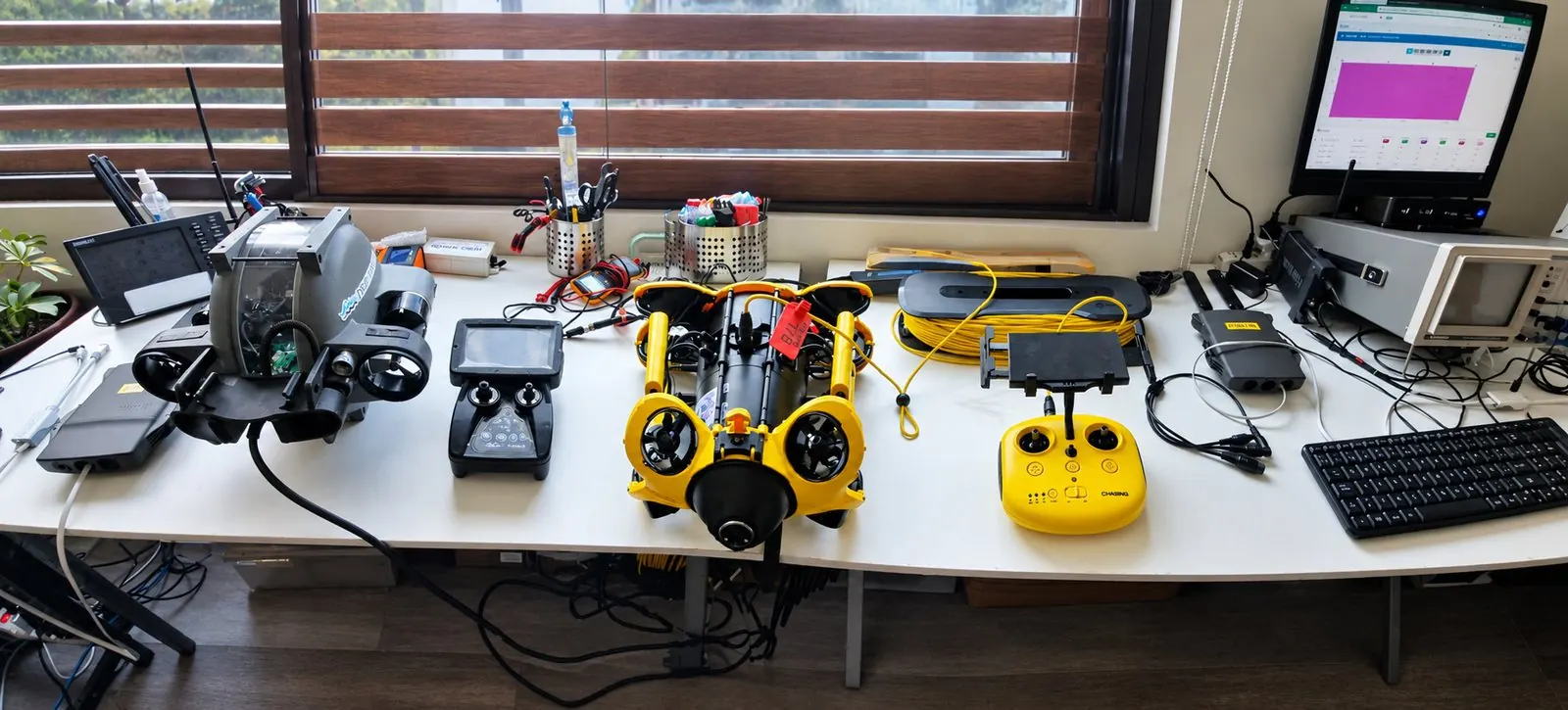

Caso de ingeniería · Acuicultura
Conectividad para ROV entre jaulas y pontón
Los ROV no transmitían información operativa a la sala de control. Integramos sensores de oxígeno y desarrollamos la conectividad inalámbrica de video entre las jaulas y el pontón.
Conectividad
El medio que el sitio permita.
Diseñamos cada red LoRaWAN priorizando la calidad de señal (SNR) y el factor de dispersión (SF) por sobre la potencia recibida.
Kilómetros de alcance y años de batería.
Sitios con cobertura celular.
Faenas y pozos remotos.
Plantas y edificios.
Localización en interiores.
Integración industrial
Integramos lo que ya tienes, sin reemplazarlo.
Medidores antiguos, PLC, BMS o plataformas cloud: NBnano traduce entre protocolos y entrega el dato donde se necesita.
Redes LoRaWAN gestionadas
Operación de redes con IQnexus.
Plataforma desarrollada en conjunto con IQnexus para operar redes LoRaWAN de gran escala, cumpliendo las especificaciones de la LoRa Alliance.
Seguridad y continuidad
Diseñado para el día en que algo falla.
Evaluación de arquitectura
Revisamos tu topología y te decimos dónde el borde reduce riesgo.
Prueba de integración, piloto en un gabinete o evaluación de arquitectura.
